YGWT-2000C/D型无线汇聚终端
一、概述：
此装置用于对开关柜断路器触头、母排接点等电气接点的温升进行实时监测。能有效防止空气绝缘高压开关柜断路器触头或母排接点因接触不良导致发热而引发事故。此装置使用lora短距离无线通信技术,保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及超温报警等功能。
二、产品特点：
● 采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变被测设备的绝缘性能，使用安全可靠。
● 采用国际先进的无线传输技术，解决了无线信号的互相干扰问题和数据传输纠错问题，对一次设备无干扰和影响。
● 温度传感器壳体使用耐高温、阻燃材料。
● 测温范围可达-25~125℃；
三、基本参数：
● 工作电压： AC/DC85V～265V
● 装置工作温度：-25～+85℃
● 接点温度测量点数：支持128个点
● 无线收发频率：433MHz
● 无线发射功率：约20dBm
● 无线接收灵敏度：-110dBm
● RS485通讯波特率：9600、19200 bps。
● 介质强度：装置能承受2KV/50Hz/1Min工频耐压试验
● 绝缘电阻：≥100MΩ
● 静电放电干扰：主控制器能承受GB/T 17626.2标准规定的四级静电放电抗扰度试验
● 安装：导轨式或嵌入式
● 开孔尺寸：92 mm×92 mm
● 防护等级：室内
● 温度传感器测量范围：-25℃～125℃,精度±1℃
● 温度传感器短时耐受温度：200℃
● 温度传感器与主控装置间传输距离： < 70M（在开放空间内）
● 温度传感器（电池型）采用低功耗设计，休眠功耗低至1.5μA，延长了温度传感器电池设计使用寿命
● 温度传感器（无源型）CT取电电流5-10000A
四、安装尺寸图与接线图：

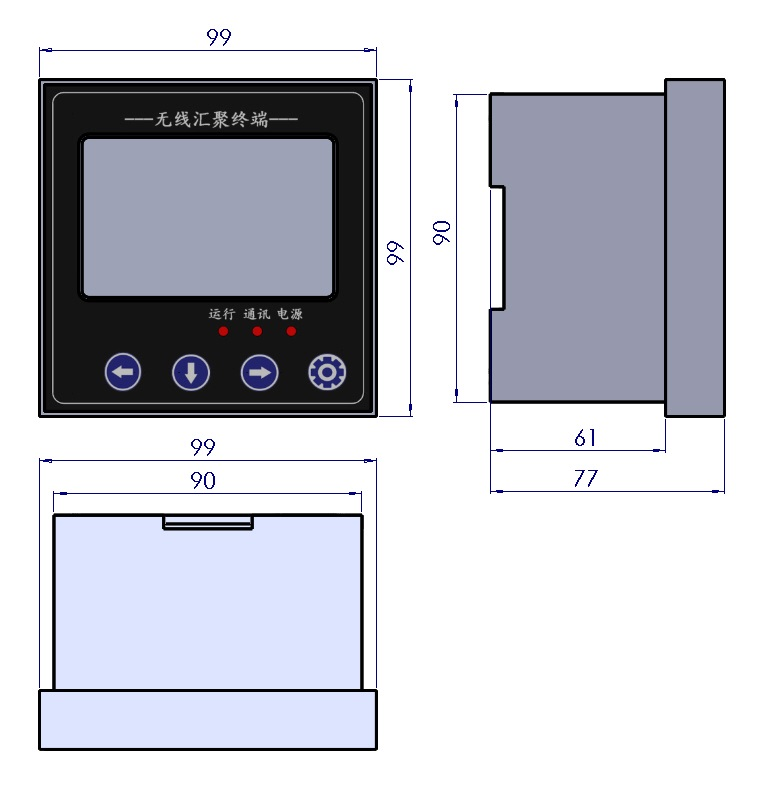

4.1 安装尺寸图
